主站集中型馈线自动化（ FA）通过配电终端和配电主站的配合，在发生故障时依靠配电主站判断故障区域，并通过自动遥控或人工方式隔离故障区域，恢复非故障区域供电。主站集中型馈线自动化测试是完成集中型馈线自动化投运，充分发挥配电自动化主站故障处理准确性、及时性和可靠性的技术保障 ， 在投入使用前需进行测试，主要测试方式有主站注入法和现场终端注入法。

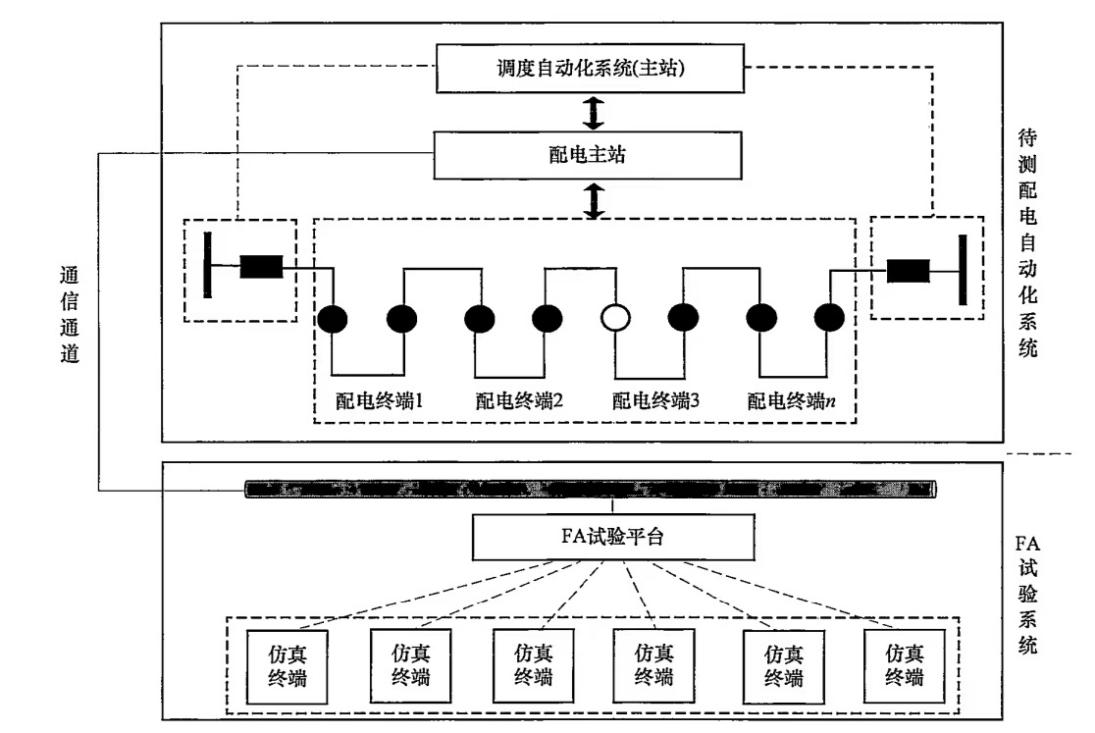

主站注入 法 测试 是 通过配自主站注入式测试系统，模拟配电自动化终端采集三遥及故障特性信息，采用 IEC104规约实时上送主站，将故障特性数据信息通过通信接口注入被测配自主站系统，并接受主站系统下发的故障处理调整控制命令，做出及时应答，交互检验配自主站系统故障处理功能，数据处理能力等。

测试 过程：

1） 开具主站注入测试工作票。

2） 测试时，测试平台需通过机房接入主站，待测线路上所有配电终端 IP地址及端口号需主站侧重新设置。

3） 测试人员根据主站人员提供的临时 IP地址及端口号、转发点表模拟终端信号。测试完毕后，主站需将终端IP恢复至初始状态。

4） 主站处理故障逻辑启动条件为断路器跳闸 和事故总告警 ，需要修改断路器转发通道 IP地址及端口号，通过测试平台进行模拟仿真。

5） 主站侧应做好安全防护工作，避免测试线路跳闸影响到其他线路。

6） 主站人员在断路器 D/A控制模式表中增加此测试线路，并修改故障启动条件。

7） 在测试工作平台上依次执行上述方案中的测试案例。

8） 在测试过程中，配合记录试验数据。

9） 在故障测试时，记录故障处理过程，并截图。所有测试完毕后，恢复所有主站配置至初始状态。

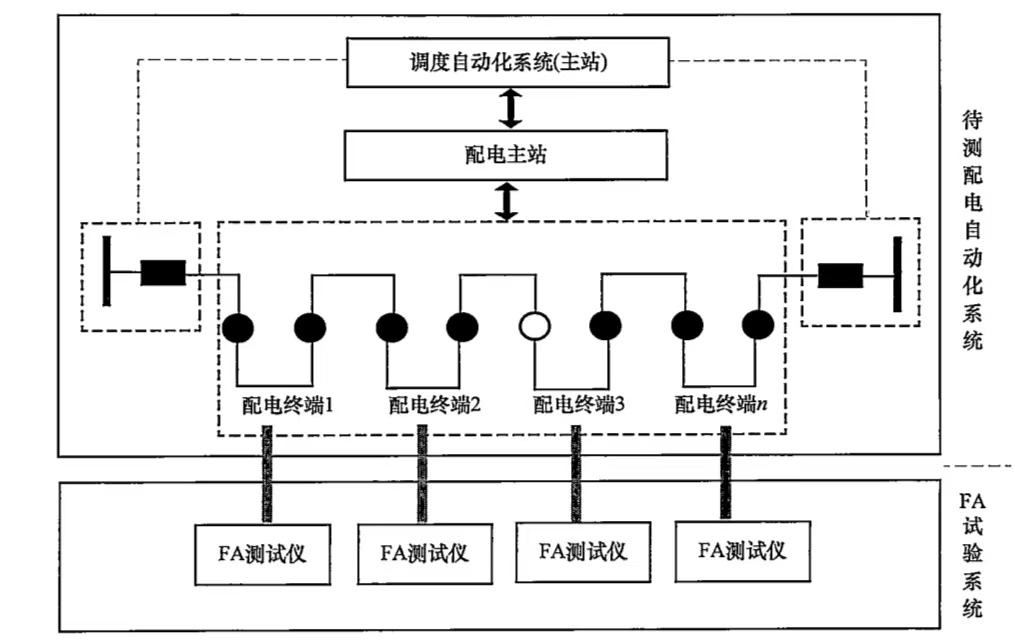

现场终端注入 法 是 针对配电自动化终端，通过自动化同步注入式测试系统，模拟被测试线路配电自动化终端的二次侧，通过控制中心远程控制同步注入式测试仪在同一时刻注入模拟故障电气量，从而对配电自动化主站、终端、通信等各个环节故障处理进行测试。

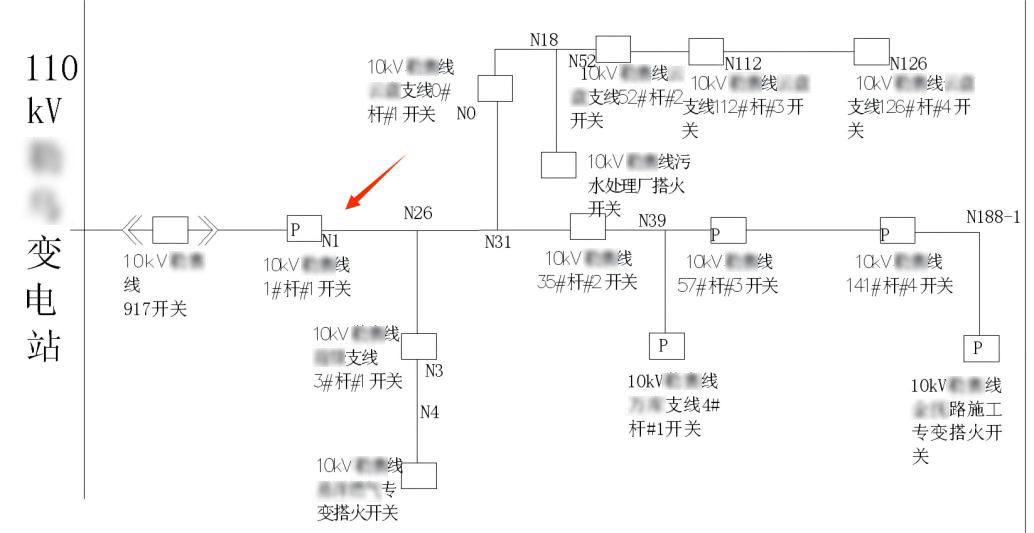

以 10kV某 线1#杆#1 开关与10kV某线57#杆#3开关之间故障为例：

现场开关终端 接线完成后 ， 测试仪模拟的所有开关都要进行三遥测试验证。

测试前准备工作 ：

为保证测试过程中，配电终端与主站之间信息交互正确性，需完成以下工作：

• 待测配电 终端 已安装 FTU ， 与主站或子站通信调试完成；

• 本地三遥（包含过流信号等 )调试完成，开关正常动作，数据正确，已完成与主站的数据联调；

测试仪的三遥输出点接入到配电终端 ， 并做好以下防护：

1）接入测试仪的开关安全隔离与防护

• CT短接；

• PT开路；

• 开关柜 或终端 就地 /远方打到“就地”状态；

• 开关柜 或终端 操作电源断开。

2）未接入测试仪的开关安全隔离与防护

• 自动化柜对应开关遥控连片断开；

• 开关柜 或终端 “就地/远方”打到“远方”状态。

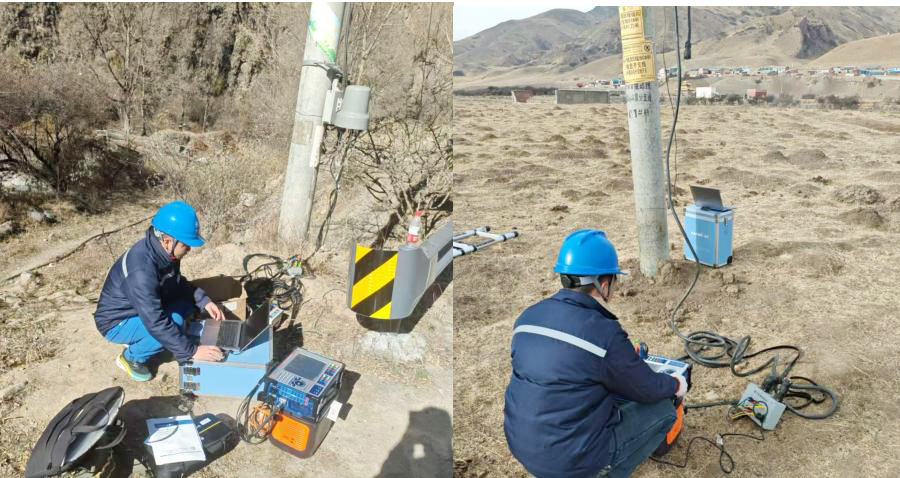

测试时采用混合注入测试法，共用 4 台测试仪，测试仪位置及分配的 IP如下：

测试过程：

1） 确认被测试线路开关状态与主站系统开关状态一致。

2） 主站 模拟 10kV 某 线 1#杆#1开关与10kV 某 线 57#杆#3开关之间故障 跳闸 ， 故障电流动作 ， 验证 FA逻辑正确性。

3） 用模拟断路器代替 10kV 某 线 1#杆#1开关 、 10kV 某 线 57#杆#3开关 。配电自动化 终端 测试仪接 10kV 某 线 1#杆#1开关 ， 连接模拟断路器 、 终端装置 和 测试仪 。

4） 现场 测试 人员与主站人员联系并确定 FTU 执行模式为交互执行， FTU 运行方式为在线。

5） 现场 测试 人员与主站人员联系并在约定时间用 测试仪施加故障电流：

①在10kV 某 线 1#杆#1开关注入11.4A（过流二段定值二次值12A*0.95）电流值，持续10s 。 验证可靠不动作；
②在10kV 某 线 1#杆#1开关注入12.6A（过流二段定值二次值12A*1.05）电流值，持续0.50S（过流二段延时时间0.45*1.1），10kV 某 线 1#杆#1开关 跳闸 ， 故障电流保护动作 ；

③在10kV 某 线支线 3#杆#1开关注入零序电流0.026A（小电流接地 ， 零序电流启动值 0.025A*1.05）、零序电压315V（小电流接地 ， 零序电压启动值 300V*1.05）及零序电压180 ° 、零序电流角度为 0 ° 的数值，持续 0.1S（小电流接地动作延时时间0S），10kV 某 线 1#杆#1开关小电流接地跳闸 ， 小电流接地故障保护动作。

6） 现场 观察 10kV 某 线 1#杆#1开关过流 分合情况， 现场测试人员 与主站人员确认主站系统画面开关变位情况。

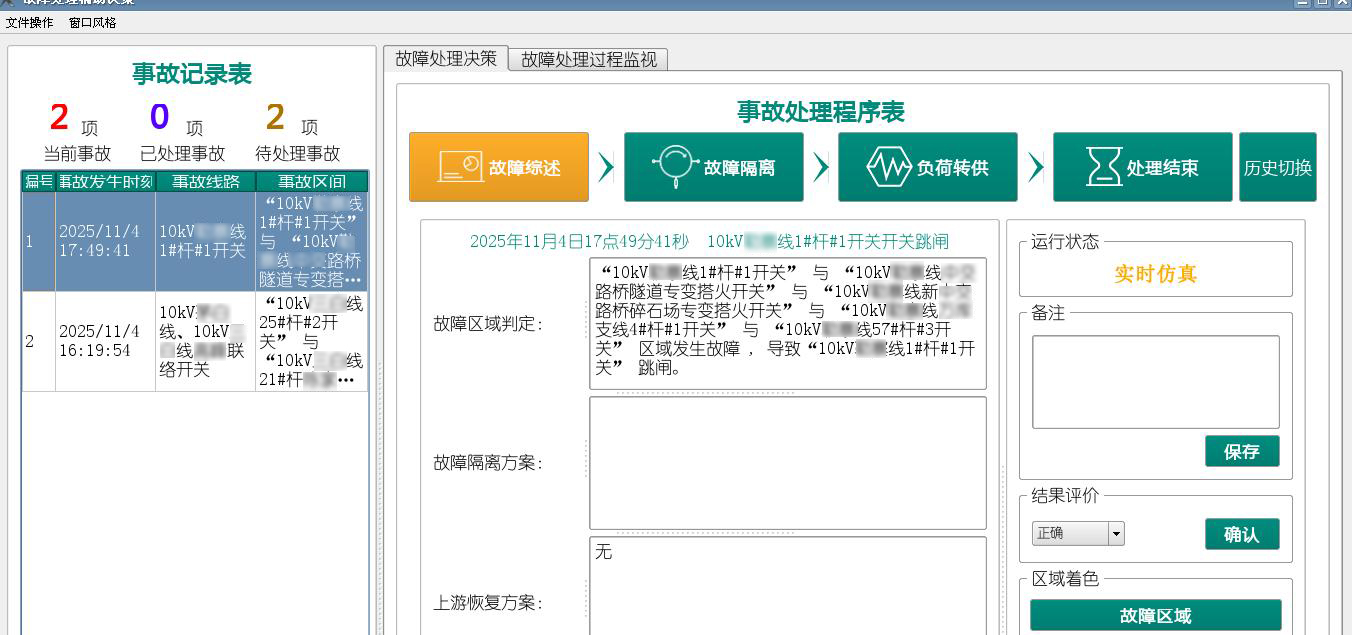

7） 由主站 人员 、现场测试人员，通过告警窗，核查主站系统采集故障信号是否完整并及时，故障分析后弹出的故障隔离策略是否正确。

8） 按照主站系统弹出的故障隔离策略下发遥控指令，进行故障隔离和供电恢复处理，同时主站人员与终端现场测试人员确认现场 10kV 某 线 1#杆#1开关分闸，状态 是否与主站系统开关变位一致 。

现场 故障隔离方案为：断开 10kV 某 线 1#杆#1开关。

现场 恢复供电方案为：当前线路无联络开关，无转供逻辑。

① 现场 测试 人员与主站 人员 、 自动化人员联系恢复线路初始状态，并确认开关状态及保护信号状态恢复正常。

② 现场 测试 人员与主站厂家 、 自动化人员联系并确定 FTU 执行模式为自动执行， FTU 运行方式为在线。

主站注入法测试过程简单，但只能测试主站的 FA逻辑，无法真实验证整个链路过程，由于是通过报文触发，没有经过真实回路进行校验。 终端注入法测试更全面，但涉及二次带电作业，现场应用中可以根据需求选择合适的测试方法。
