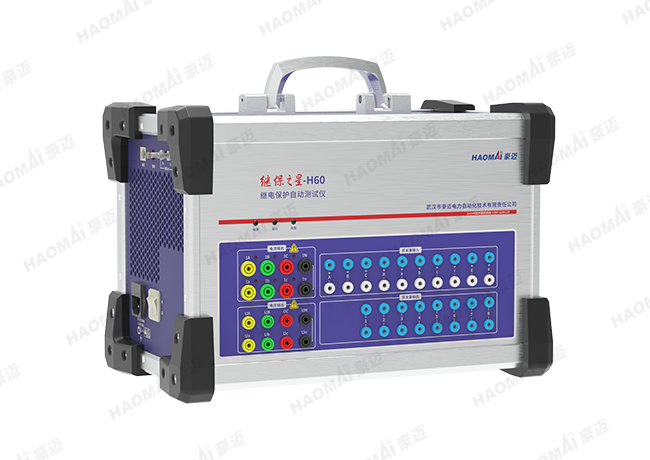

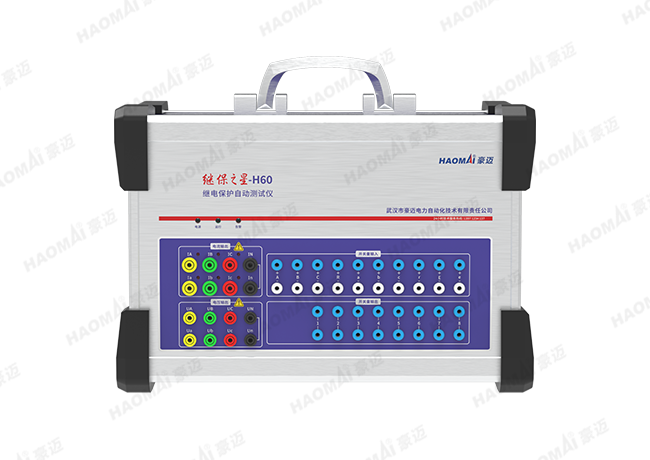

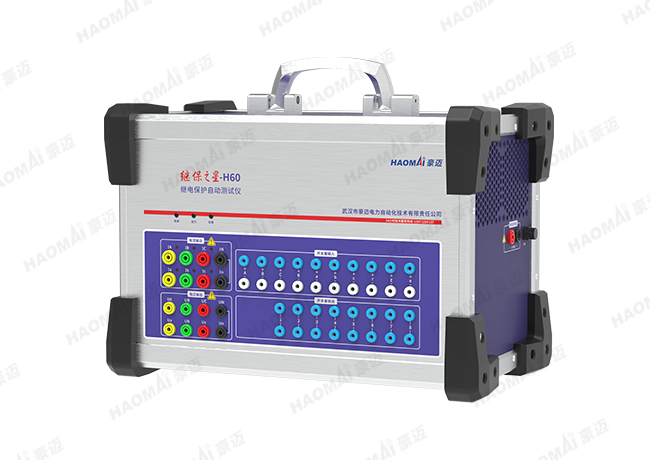

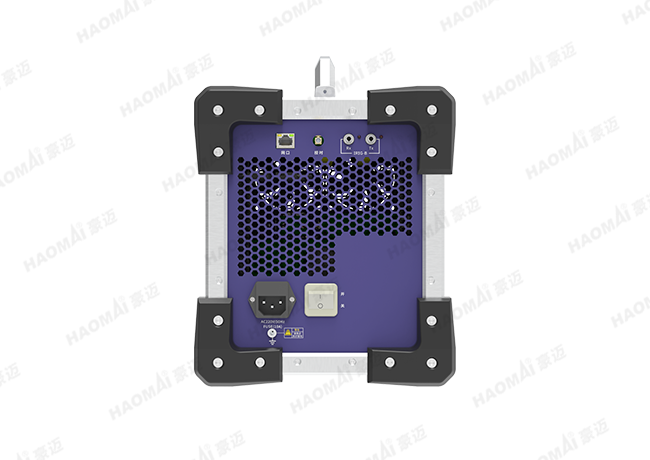

继保之星-H60 高精度继电保护测试仪
——相电压高达300V输出，0.05级精度适应更复杂的保护校验和测试
6U6I继电保护测试仪，采用最新一代科技和电子技术成果设计，输出采用超高速DSP+FPGA控制，实时信号处理能力极强，传输频带宽，每个周波输出2400点高精密波形，18位DA转换器。输出波形精度极高，失真小，线性好。单电压高达300.0V，0.05级精度满足更多应用。体积小，携带方便，操作简单，极大地降低了现场工作负担，提高工作效率。
- 产品特点
- 技术参数
- 应用案例
- 相关下载
- 相关视频
产品特点
- 电压电流输出 6相电压6相电流输出，12通道幅值、相位、频率完全独立调节。兼容传统试验方式，可进行三相变压器差动试验。
- 新型高保真线性功放 输出端采用高保真、高可靠性模块式线性功放，而非开关型功放。避免对试验现场产生高、中频干扰，保证从大电流到微小电流全程波形平滑，精度优良。
- 模块式组合部件结构 采用军工技术，实现多级绝缘隔离和等电位静电屏蔽防护，采用精密元器件，专业化结构设计。装置可靠性高，EMC性能极佳，体积小、重量轻、功能全、携带方便。
- 软件功能强大 可完成各种自动化程度高的大型复杂校验工作，测试及扫描各种保护定值，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。

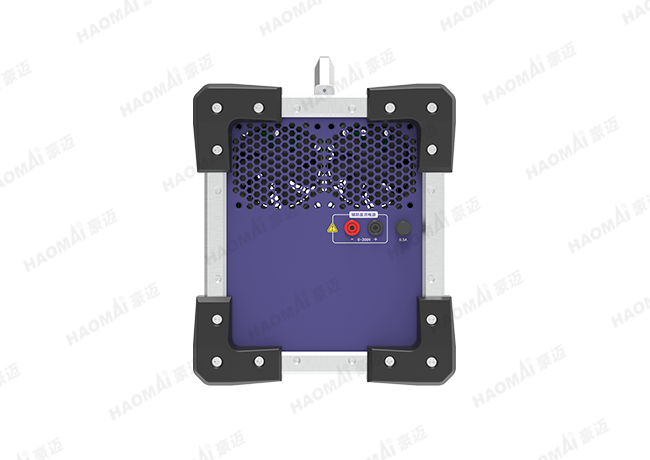

- 具有独立专用直流电源输出 装置设有1路0~300V专用可调直流电源输出。
- 具有录波及故障回放 12路同时采样显示波形和录波，支持暂态故障波形回放。
- 具备外部直流信号采样 2路直流电流和电压同时采样显示。
- 开关量接点丰富 具备10路开入和8路开出。兼容空接点和0~250V电位接点，可智能自动识别
- 完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，具备故障自诊断以及输出闭锁等功能。
- 轻小型高集成单机和一体化结构 超轻小型结构，整机小巧轻便。
技术参数
|
交流电压输出 |
|
|
电压输出 |
6×300V |
|
输出精度 |
0.05级（5~300V） |
|
频率范围 |
0～2500Hz |
|
谐波次数 |
2～50次 |
|
直流电压输出 |
|
|
电压输出 |
6×±300V |
|
输出精度 |
0.1%（-5~-300V或5~300V） |
|
交流电流输出 |
|
|
电流输出 |
6×32A/240VA |
|
输出精度 |
0.05%（0.5~32A） |
|
相电流长时间允许工作值 |
5A |
|
频率范围 |
0～2500Hz |
|
谐波次数 |
2～50次 |
|
直流电流输出 |
|
|
电流输出 |
6×±20A |
|
输出精度 |
0.1级（-0.5~-20A或0.5~20A） |
|
相位 |
|
|
相位范围 |
-360°~360° |
|
相位精度 |
＜0.1° |
|
录波和回放 |
|
|
电压采样通道 |
6×（0~300V） |
|
电流采样通道 |
6×（0~32A） |
|
测量精度 |
±0.5% |
|
外部回采小信号 |
|
|
电压幅值 |
0~10V |
|
电压测量精度 |
±0.1% |
|
电流幅值 |
4~20mA |
|
电流测量精度 |
±0.1mA |
|
小信号输出 |
|
|
输出幅值范围 |
12×(0~10V) |
|
输出幅值精度 |
±0.05%（0.2~10V） ±2mV（0~0.2V ） |
|
小信号输出相位 |
-360°~360° |
|
输出相位精度 |
＜0.1° |
|
直流辅助电源 |
|
|
通道数量 |
1路 |
|
输出电压 |
0~300V |
|
输出精度 |
±0.5% (40~300V) |
|
开关量 |
10路开入，8路开出 |
|
尺寸 |
392×272×237mm(长×宽×高) |
